實戰應用:防靜電工作臺在現代化電子車間的核心作用與部署策略
在現代化電子制造車間中,防靜電工作臺遠非一張簡單的桌子,它是一個功能高度集成、部署科學嚴謹?shù)撵o電防護區(EPA-Electrostatic Discharge Protected Area)的核心載體。其價值直接體現在產品良率、生產效率和質量管理水平上。POUSTO將深入剖析防靜電工作臺在幾個典型電子車間的實戰應用,并探討其科學的部署策略,展現其如何從基礎設備升級為智能制造的關鍵節點。

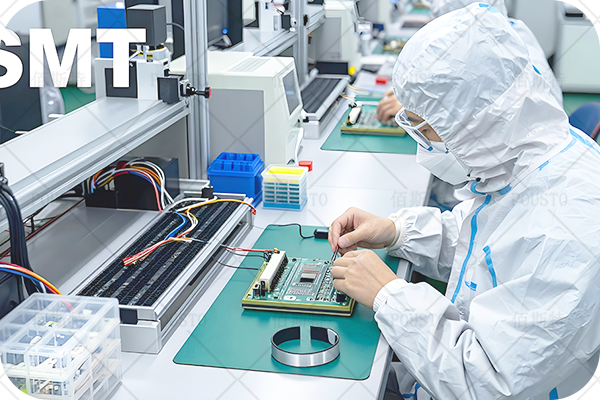

在電路板完成貼片和回流焊之后,需要經過插件、緊固、分板、程序燒錄、功能測試(FCT)等一系列工序。
角色定位:在此區域,工作臺是高價值板卡的“安全操作平臺”。
精密裝配:操作員在防靜電臺面上進行人工插件、安裝散熱器、連接線束等作業。臺面的靜電耗散特性確保任何在人體或工具上產生的靜電荷被安全導入大地,避免擊穿板上敏感的IC、CMOS元件。
在線測試(ICT/FCT):測試工位集成了昂貴的測試儀、工裝夾具(Bed-of-Nails)、電腦和電源。工作臺需提供極高的穩定性(避免振動干擾測試信號)、強大的承重能力(承載重型設備)和豐富的擴展性(集成多孔插座面板、線纜管理槽)來規整大量線纜。
分板作業:手動或電動分板會產生劇烈振動和高應力,要求工作臺架構堅固(常采用H型或重型C型支架),臺面耐沖擊。
附件配置:必備ESD桌墊、腕帶接頭、多層零件盒、工具掛板、專用烙鐵架/吸煙儀,以及為測試設備供電的防靜電插座面板。
維修站是處理故障品的“手術室”,操作更復雜,靜電風險更高。
角色定位:靜電敏感器件的“修復平臺”。
維修人員使用熱風槍、BGA返修臺、高精度焊臺等設備對故障板卡進行芯片級維修。這些設備本身功率大、干擾強。
工作臺不僅要提供完善的ESD保護,還要集成獨立的接地系統,確保所有設備(如熱風槍)的外殼均可靠接地,防止漏電或感應電。
臺面材料必須具有卓越的耐高溫性,能承受高溫焊接設備的短暫接觸而不起泡、不熔化。
附件配置:高頻恒溫焊臺、離子風機(中和熱風槍產生的靜電)、高倍率顯微鏡及其支架、防靜電吸筆、精密工具套裝。對照明要求極高,需高顯指LED雙臂工作燈提供無陰影照明。
研發環境的特點是需求多變、項目多樣、設備精密。
角色定位:靈活創新的“原型孵化平臺”。
工程師在同一工位上可能進行電路設計、焊接調試、信號測量等多種任務。
工作臺的模塊化特性至關重要。工業鋁型材框架和C型支架允許他們根據需要靈活加裝示波器支架、萬用表架、額外層板或白板,快速重構工作站布局。
臺面需同時滿足防靜電和抗化學腐蝕的要求,以抵抗助焊劑、酒精等化學品的侵蝕。
附件配置:可調節的顯示器支臂、儀器掛架、文檔臺、各種測試線纜管理套件。整體布局需充分體現人機工程學,減少長期伏案工作的疲勞。

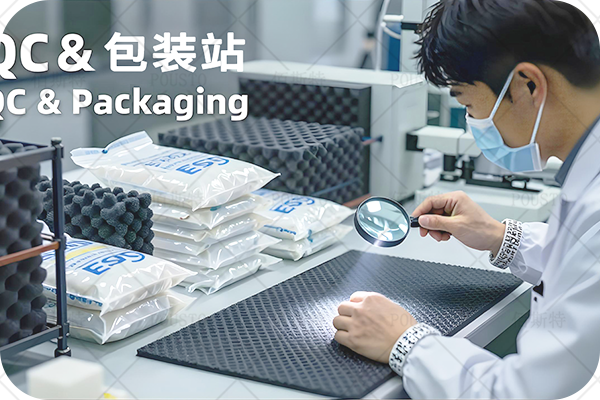

在產品流轉的最后環節,防護依然不能松懈。
角色定位:產品出廠前的“最終守護屏障”。
對成品進行功能復測、外觀檢查。
為防止成品在最后時刻遭受靜電損傷,工作臺面、人員(腕帶)、包裝材料(防靜電泡沫)必須處于同一等電位。
工作臺常配置防靜電腕帶和導電地墊,形成完整的個人防護系統。
附件配置:帶燈放大鏡用于外觀檢查、ESD屏蔽袋和防靜電泡沫存儲區、產品周轉架。

僅僅購買單個工作臺是不夠的,需從系統層面規劃部署。
接地系統的統一規劃:整個車間的所有工作臺接地必須連接到統一的大地接地基準點,確保整個EPA區域電位均衡,避免地電位差引入新的干擾。
布局與人流物流設計:工作臺應按生產工藝流程排列,形成清晰的流水線。物料入口、操作員通道、成品出口應清晰分明,減少不必要的移動和交叉。
環境控制配套:EPA區域應控制環境濕度(通常40%-60%RH,因濕度較低時更易產生靜電),并配合使用離子風機中和絕緣體上無法接地導走的靜電荷。

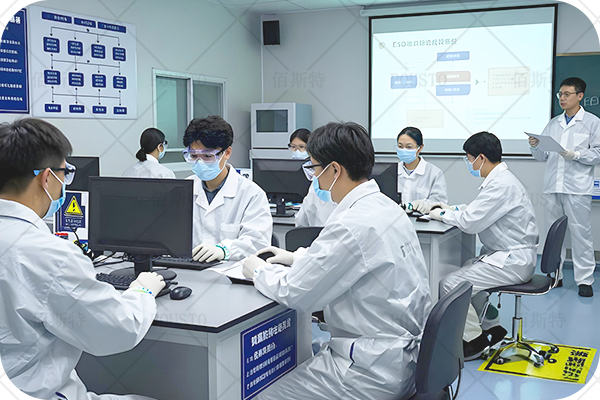

人員培訓與規程:必須對所有進入EPA區域的人員進行嚴格的ESD培訓,確保他們養成正確佩戴腕帶、使用防護用具、保持臺面整潔的習慣。在工作臺醒目位置張貼ESD警示標識和操作規范。

在現代化電子車間中,防靜電工作臺的應用已從單一的“防護”功能,演進為集防護、承載、集成、擴展、管理于一體的綜合性解決方案。它既是保護產品免受“靜電之害”的盾牌,也是提升“制造效率”的工裝。企業應根據自身具體的工藝段需求,科學選型、系統部署策略、嚴格管理,讓每一張防靜電工作臺都成為打造高品質電子產品的可靠基石,最終實現質量與效益的雙重提升。
