在防靜電工作臺的整個體系中，如果說臺面是抵御靜電的“盾牌”，框架是支撐一切的“骨骼”，那么接地系統（Grounding System）就是確保整個防護體系生效的“生命線”和“中樞神經”。它是靜電泄放回路中最終、也是最關鍵的一環，其設計與安裝的合規性直接決定了工作臺防靜電效果的成敗。任何在此環節上的疏漏，都可能導致整個防靜電投資功虧一簣。本文將深入解析接地系統的重要性，并詳細闡述其安裝的技術規范。

為何接地系統如此重要？——靜電泄放的唯一路徑

防靜電工作臺的工作原理并非“阻擋”靜電，而是為產生的靜電荷提供一條可靠、低電阻的泄放路徑，使其被安全、緩慢地導入大地，從而避免電荷累積形成高壓，擊穿敏感的電子元器件。

建立等電位平衡：通過接地線，將工作臺的金屬框架、臺面、操作員（通過手腕帶）、甚至設備工具全部連接到同一個公共接地點，確保整個工作區域處于相同的電位。電位差是產生放電的根本原因，等電位環境從根本上消除了放電的風險。

保護敏感元器件：許多集成電路（IC）、MOS器件等對靜電極其敏感，僅需幾十伏甚至幾伏的靜電電壓就可能造成隱性或顯性損傷。一個高效的接地系統能在毫秒級時間內將電荷耗散掉，在元件被損壞前消除威脅。

遵守國際標準：諸如 ANSI/ESD S20.20 或 IEC 61340-5-1 等國際靜電防護標準，都強制要求必須建立完善的接地系統，并對其電阻值有明確限定（通常要求點到地的電阻在10^6Ω到10^9Ω之間，以確保安全且有效的慢速泄放）。

接地系統安裝的核心規范與最佳實踐

一個合規的接地系統并非簡單拉一根線到地上，它需要遵循嚴謹?shù)募夹g(shù)規范。

一、接地線的選擇與要求

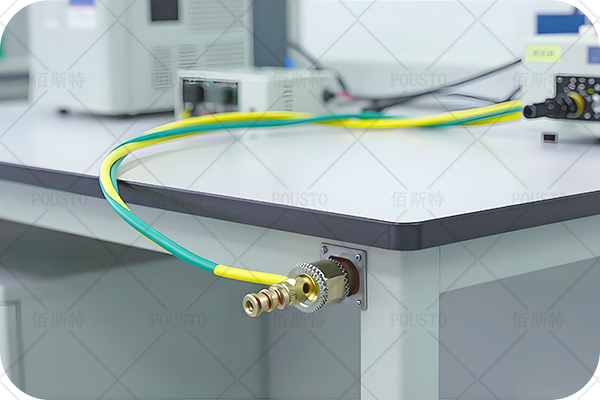

材料與線徑：必須使用黃綠雙色絕緣層的多股銅芯導線，這是國際通用的接地安全色。線徑通常不小于2.5mm平方（約AWG 14），以確保足夠的機械強度和導電能力，避免因線徑過細而成為回路中的高電阻點。

長度與布線：在滿足使用需求的前提下，接地線應盡可能短，以減少不必要的阻抗。布線時應固定整齊，避免形成圈狀，防止產生電磁干擾。

二、連接點的可靠性

電氣連續性：工作臺的所有金屬部分（鋁型材框架、鋼制支架、臺面內部的導體層、金屬附件等）必須通過專用接地端子片或?qū)щ娐菟▽崿F(xiàn)可靠的電氣連接，確保整個臺體是等電位的。連接點必須去除漆膜、氧化層等非導電物質，保證金屬與金屬的直接接觸。

緊固與防松：所有連接點應使用 star washer（鋸齒墊圈）或鎖緊螺母，防止因振動等原因?qū)е逻B接松動，電阻增大。連接完成后，應使用電阻測試儀測量連接點之間的電阻，確保其小于1歐姆。

三、最終接入大地

正確的接地源：工作臺的接地線必須最終連接到建筑物真正的“大地接地極”上。嚴禁將其隨意連接到水管、暖氣管或電源線的零線（N線）上，因為這些路徑可能因改造而中斷，或本身存在高阻抗和危險電壓，無法提供可靠的安全接地。

專用接地樁：理想的接地點是車間預先部署的專用接地母線排（Grounding Bus）或接地樁。接地母線排再通過足夠粗的導線與埋入大地深處的接地極相連，其最終的對地電阻應小于1歐姆（根據電氣規范）。

四、系統的驗證與日常維護

定期檢測：接地系統并非一勞永逸。必須建立定期檢查制度，使用表面電阻測試儀或萬用表定期測量（建議每月一次）工作臺面、架體到大地接地點的電阻值，確保其始終保持在標準要求的范圍內（通常系統電阻<10^9Ω）。

日常點檢：操作人員每日上班前應檢查手腕帶接地線的連接是否牢固，并使用手腕帶在線監測器進行快速自查。同時目視檢查主接地線有無破損、斷裂、松動跡象。

接地系統是賦予防靜電工作臺“生命”的關鍵。它是一項嚴謹?shù)南到y(tǒng)工程，從導線的選擇、連接的可靠性，到最終接入真正的大地，每一個環節都必須嚴格遵循規范。投資于一個設計精良、安裝合規且定期維護的接地系統，就是為您的昂貴電子產品和生產線安全上了一最可靠的保險。忽視它，一切表面的防靜電措施都將形同虛設。
