APPLICATION STATUS?? 應用現狀
隨著近年來制造業對ESD危害的深入認識，很多企業普遍在靜電敏感工位采取了防靜電措施，并引入了腕帶接地電阻測試儀和靜電消除器等設備，有的還和門禁組成防靜電門禁系統。這在一定程度上保證靜電防護措施的有效性，但卻不能在作業過程當中對防靜電措施的有效性進行及時地、動態地檢查，也不能在措施失效時及時給出提示。另外，制造業生產線具有工位多、場地大、分布廣的特點，所以通過網絡把“集線控制器”、“接地監控器”、“腕帶”、“數據轉換器”、“計算機”等設備連接起來，組成一個完整的靜電監控網絡系統，解決長期以來企業里對靜電實時監控，數據采集記錄，主動靜電消除等難的問題成為企業最為重要的命題。
此外，工業現場設備眾多，如何實現安全的布線，進行有效連接，把眾多的監控連接起來，從而滿足不同工作環境的需要，滿足美觀、可靠、整潔的工業現場環境要求。
POUESD智能防靜電控制系統解決方案
應時代趨勢而來，往未來變化而去
POUESD防靜電控制系統是佰斯特自主研發的第二代防靜電控制系統，由在線防靜電檢測系統、主動式靜電檢測消除系統以及AI視頻檢測系統組成。

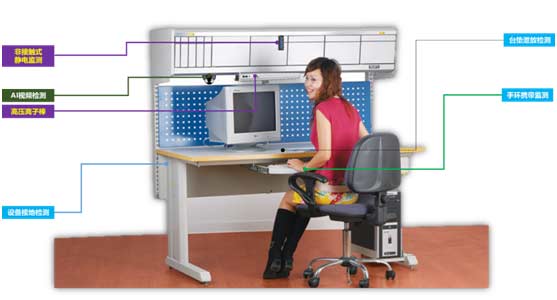

在線防靜電檢測系統包含方靜電設備（防靜電臺、雙回路手環）、靜電安全接地系統，光電檢測系統、在線監測儀以及看板系統、聲光報警等設備與軟件組成，通過有線或無線網絡，將前后臺連接起來，實現真正意義上的實時監控、數據儲存、以及動態顯示等功能，從而解決以往靜電防護過程記錄空缺、監管難問題。通過結構化的設計將相關的電子檢測設備和設備臺完整結合，達到美觀、整潔以及一體化的目標。
主動式靜電檢測系統包含非接觸式空間靜電檢測儀、高壓等離子棒風機等設備組成，能自動檢測測量區域的靜電強度，并根據預先設定的門限啟動等離子風機設備，起到主動消除靜電的作用。
AI視覺檢測系統由高清攝像頭以及AI智能算法平臺組成，能夠記錄工位的相關生產信息，通過學習合格品，從而自動檢測不良品，并在后臺系統自動記錄生產的相關信息，從而達到過程控制，降低不良品率。
在軟件的控制下，POUESD防靜電控制系統實現真正意義上的實時監控、數據儲存、以及動態顯示等功能，解決長期以來企業里對靜電監控，操作人員現場防靜電管理和數據采集記錄等難的問題，佰斯特可根據客戶需求個性定制開發，真正實現增產能、提效益、全自動、無人化靜電監控。更為精彩的是，我們的防靜電控制系統專家將與您一起確定您需要的具體系統功能，幫助您設計可滿足這些需求的系統，無論現在，亦或是將來，都可根據您的業務變換來滿足您的需求。

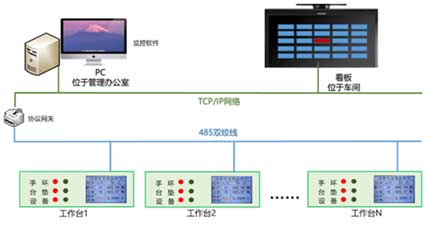

POUESD智能防靜電控制系統解決方案架構圖
系統優勢
| 實時監控 | 數據管理 | 配置靈活 | 安全穩定 |
| 實時監控靜電控制狀態，故障實時報警顯示、記錄所有事件數據的功能。 | 采用高精度傳感器和轉換器，無紙化記錄，數據實時存儲，圖形化顯示； 自動生成報表。 | 可根據工業現場需要進行配置，確定測量的相應參數并設置門限。并可對接其他生產軟件系統。 | 佰斯特20年防靜電控制經驗和自主研發能力，提供成熟穩定的ESD防控方案。 |
推薦配置
硬件配置
- 防靜電工作臺
- 三合一在線防靜電檢測儀（臺面接地檢測、手環接地檢測、安全接地檢測）
- 雙回路靜電手環（含光電傳感器）
- 非接觸式靜電檢測儀
- 等離子高壓風機
- AI視覺檢測儀
- 聲光報警器（可選）
- 電子看板（可選）
- 網絡設備（有線或無線）
- 高性能計算機（可選）
軟件配置
- 靜電監測軟件包含：監測服務、產線布局設置、參數設定、報表管理、用戶管理
軟件安裝要求：
- 操作系統Windows7 以及上系統
- 安裝.Net Framework 4.6.1
- 安裝MySQL 5.6+數據庫
?
產品特點：
- 電力行業標準86盒尺寸，小巧輕便，安裝靈活
- 集成高穩定性數據采集模塊
- 采用32位高性能ARM處理器及電阻式監控原理
- 本機燈光報警，蜂鳴報警功能，并允許外接大功率聲光報警器
- 工業標準RS485通訊方式，方便進行數據采集
?
環境及設備配置：
| 序號 | 參數 | 參數/規格 | 備注 |
| 1 | 電源 | DC 5V@1A | |
| 2 | 指示燈 | 綠紅黃三色燈 | 綠-正常；紅/黃-異常 |
| 3 | 操作員在位檢測 | 0-70cm | 可調 |
| 4 | 采樣頻率 | 1Hz | |
| 5 | 工作環境 | 溫度：-10至50℃ 濕度：0% 至 95%,非冷凝 |
|
| 6 | 存儲環境 | -20至85℃ | |
| 7 | 大氣壓力 | 70 至 106Kpa | |
| 8 | 數據接口 | RS485 | |
| 9 | 顯示方式 | 真彩工業顯示屏 |
參數配置：
| 序號 | 技術指標 | 參數/規格 | 備注 |
| 1 | 設備地址 | 本機485通訊地址 設置范圍：0-255 |
|
| 2 | 波特率 | 485通訊波特率選項：1200,2400,4800,9600,14400,28800,19200,38400， 缺省值：9600 |
|
| 3 | 數據格式 | MODBUS | |
| 4 | 手腕帶測量范圍 | 1MΩ-100MΩ | 出廠默認≤35MΩ，可調 |
| 5 | 臺面/臺墊測量范圍 | 1MΩ-1GΩ | 出廠默認106-109Ω，可調 |
| 6 | 設備接地測量范圍 | 0.1-10Ω | 出廠默認≤1Ω，可調 |
| 7 | 檢測時間 | 光電開關檢測時間 輸入范圍：01-99秒 |
范圍內可調 |
| 8 | 聲音報警 | 接地阻抗異常聲音報警開關， W：防靜電手環 C：臺墊/防靜電桌面 G：接地系統 |
?
]]>
